基本性能:

l 配接脈沖輸出的轉矩傳感器

l 輸入信號范圍10Hz-25KHz。一般配接5KHz-15KHz的傳感器

l 0.1級精度，測控速度每秒10次

l 顯示范圍：-19999-20000，量程及小數點位置可設置

l 標配轉矩傳感器電源:±12V，300mA

l 面板按鍵或外部開入置零功能

l 8段折線修正功能

l 絕對值，峰、谷值，最大、最小值運算比較功能

l 小信號切除功能

l 2點報警輸出，可對測量值和運算值進行多種方式的報警

l 通訊，打印功能

選型說明：

u 外形尺寸：160*80*125mm 橫式 開孔尺寸：152*76mm

u 輸入信號：5KHz-15KHz單相電壓脈沖信號

u 接點輸入：1點外部開關量輸入，用于清零

u 報警(選件)：T1-T2 2點繼電器輸入，250V AC/3A,阻性負載

u 變送(選件)：(分辨率：1/3000；負載能力：600Ω)

l A1：電流輸出 (4-20)mA、(0-10)mA、(0-20)mA

l A2：電壓輸出(1-5)V、(0-5)V

l A3：電壓輸出(0-10)V

l A4：電壓輸出(-5V-+5V)

l A5：電壓輸出(-10V-+10V)

u 外供電源(選件)：±12V DC 300mA

u 通訊(選件)：

l S1：TC ASC II 協議 RS232

l S2：TC ASC II 協議 RS485

l (通訊地址：0-99，通訊速率：2400、4800、9600、19200)

u 打印接口(接件)： 與通訊接口二選 一

u 電源規格：100-240V AC 50/60 Hz

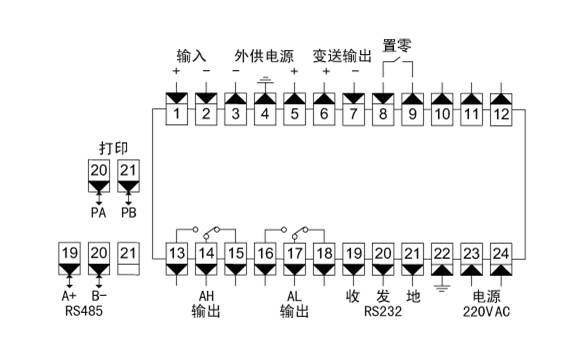

端子圖：
