JN338-AF型法蘭式轉速轉矩傳感器是為軸向安裝空間小、高轉速的場合設計的一種新型轉矩轉速傳感器，它的軸向尺寸為35-130mm，法蘭軸輸出，扭矩測量精度高，轉速適用范圍廣，可動態、靜態測量轉矩，轉速，功率。
產品特點:
1、 電源供電和信號傳遞為非接觸式。
2、 無軸承，轉速適用范圍廣。
3、 與動力軸、負載軸聯接為剛性聯接。
4、 安裝調試方便，用戶軸的徑向跳動小于0.05mm軸向竄動小于0.5mm即可適用，傳感器底部調節螺栓可方便調節安裝間隙。
5、 該型號有帶485總線輸出和不帶485總線輸出兩種：標準型不帶485口；總線型帶485口，電腦USB數據線，帶上位機測量軟件。
6、 該型號產品出廠前都做動平衡，適合高轉速。
型號命名:
JN338- XXXX AF X X
↓ ↓ ↓
量程數字 N可選 D,Z,G三選一
D：齒數60對應0-5000rpm
Z：齒數30對應5000-10000rpm
G：齒數6對應10000-25000rpm
N：通訊方式：RS485/232
技術參數：
1、扭矩不準確度： 0.1-0.5% F·S
2、過載能力： 150%F·S
3、輸出型號： TTL方波，頻率信號。
4、工作溫度： -20～60℃
5、轉速準確度：無累積誤差
6、齒數：6；30；60
7、零轉矩頻率輸出：10KHz
8、正向轉矩滿量程頻率輸出：15KHz
9、反向轉矩滿量程頻率輸出： 5KHz
10、供電標準： DC±12V，300mA；
D24V可選(定貨需說明)
11、傳感器功耗：4W
傳感器量程分檔:
50Nm 100Nm 200Nm 300Nm 500Nm 700Nm 1000Nm 2000Nm 3000Nm 5000Nm
7000Nm 10000Nm 20000Nm 30000Nm 40000Nm 50000Nm 70000Nm 80000Nm
10萬Nm 15萬Nm 20萬Nm 25萬Nm 30萬Nm 35萬Nm 40萬Nm 45萬Nm 50萬Nm

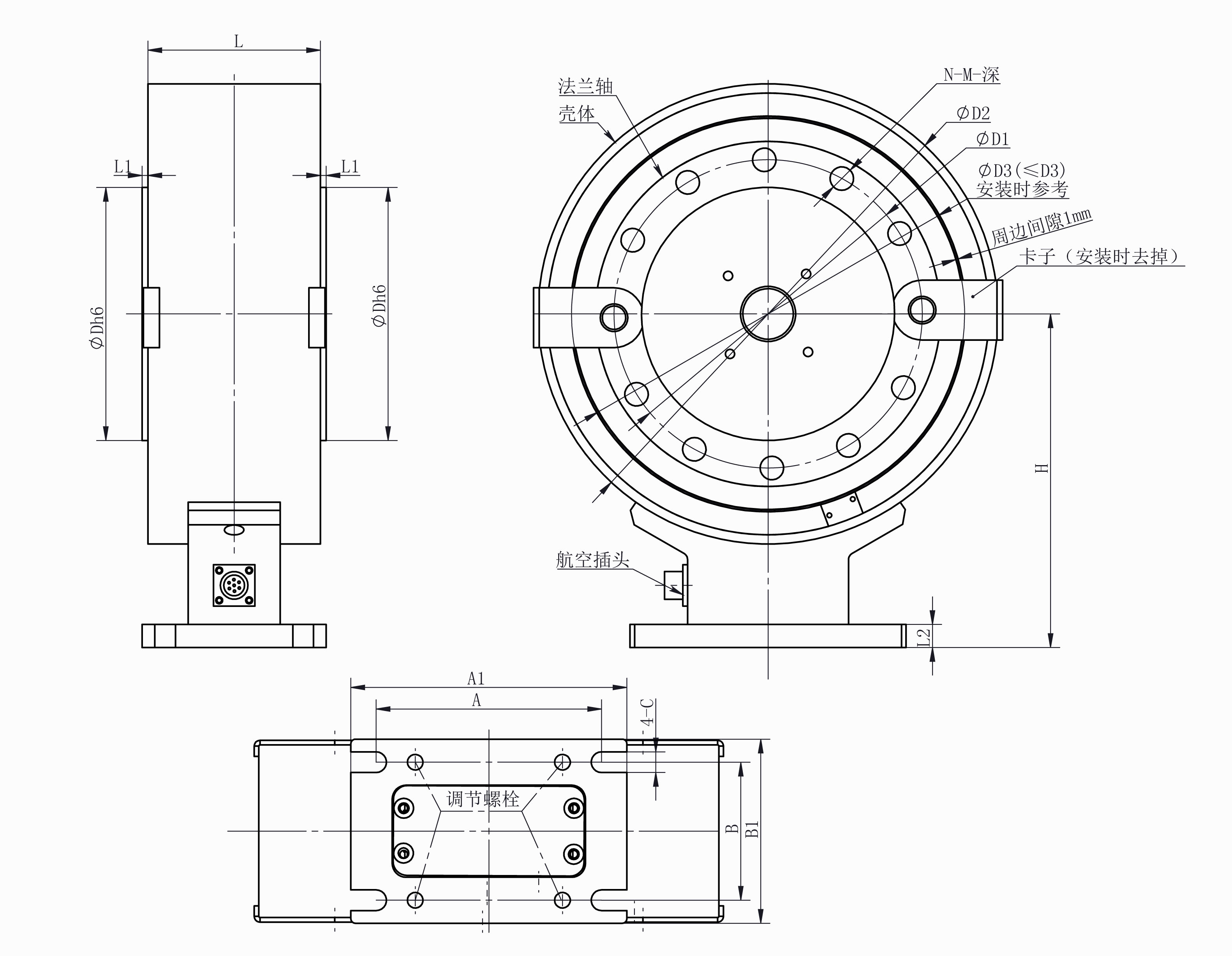

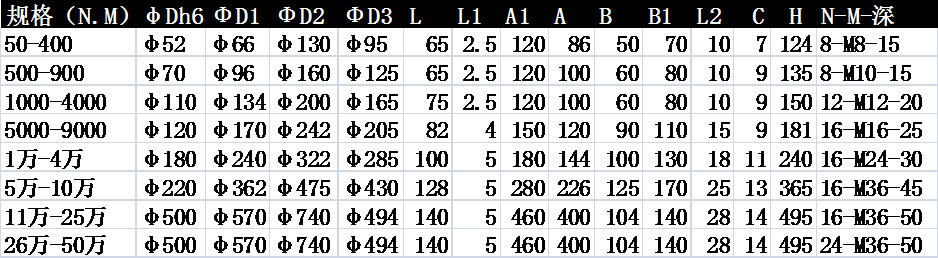

外形尺寸圖:
|
轉速
|
>10000
|
5000-10000
|
2000-5000
|
2000以下
|
|
規格
|
|
50-400
|
6齒
|
30齒
|
60齒
|
|
|
500-900
|
6齒
|
30齒
|
60齒
|
|
|
1000-4000
|
6齒
|
30齒
|
60齒
|
|
|
5000-9000
|
-----
|
------
|
60齒
|
|
|
10000-40000
|
-----
|
------
|
|
120齒
|
|
50000-100000
|
|
|
|
120齒
|
|
11萬-25萬
|
|
|
|
120齒
|
|
26萬-50萬
|
|
|
|
120齒
|
|
規格（N.M）
|
螺栓預緊力（N.m）
|
|
50-400
|
43
|
|
500-900
|
84
|
|
1000-4000
|
145
|
|
5000-9000
|
365
|
|
1萬-4萬
|
1220
|
|
5萬-10萬
|
4150
|
|
11萬-25萬
|
4150
|
|
26萬-50萬
|
4150
|
安裝要求：
1、 安裝時，先將一端的4個螺栓和卡子拆下保存，裝上聯軸器固定在負載或動力軸伸上；再將另一端的4個螺栓和 卡子拆下保存，裝上聯軸器，與動力或負載軸固定；旋動4個螺栓頂住底面，保證轉子法蘭與殼體間隙，左右上下大致均勻，固定底座，檢測轉動靈活，轉速轉矩信號正確，即可工作。
2、 傳感器安裝時轉子、定子有方向配合，看內部變壓器線圈，轉子寬邊對應定子寬邊，轉子窄邊對應定子窄邊。

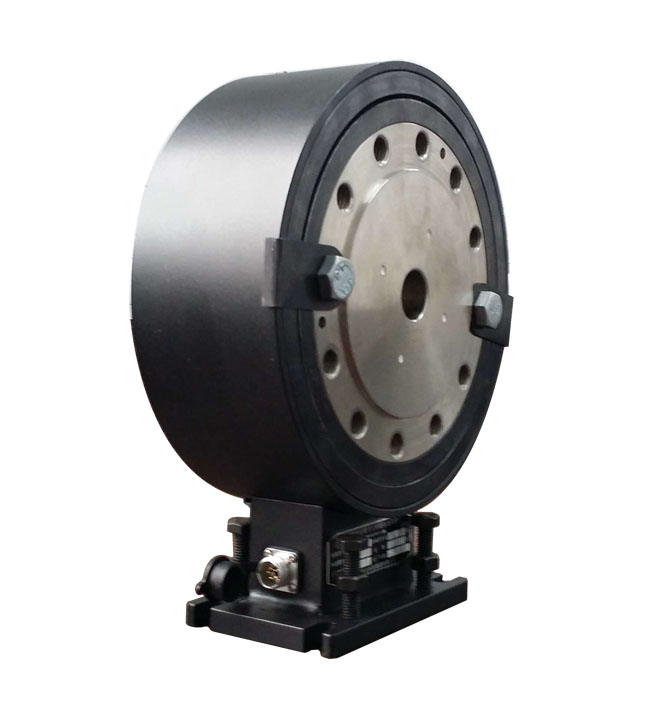

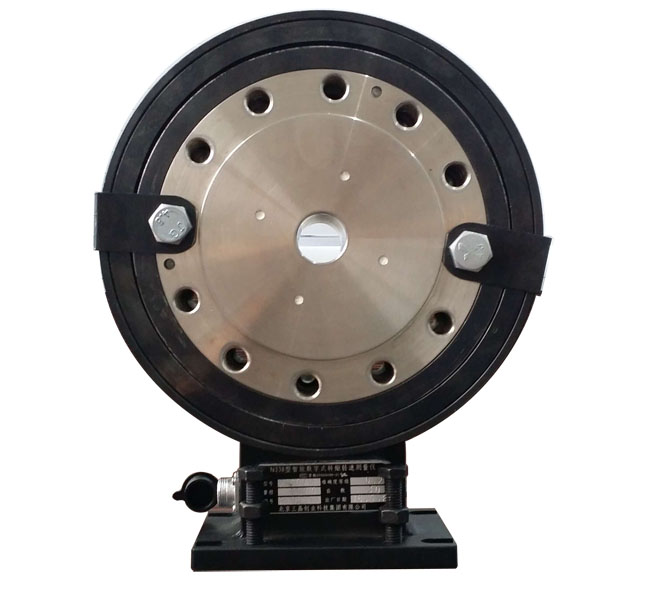

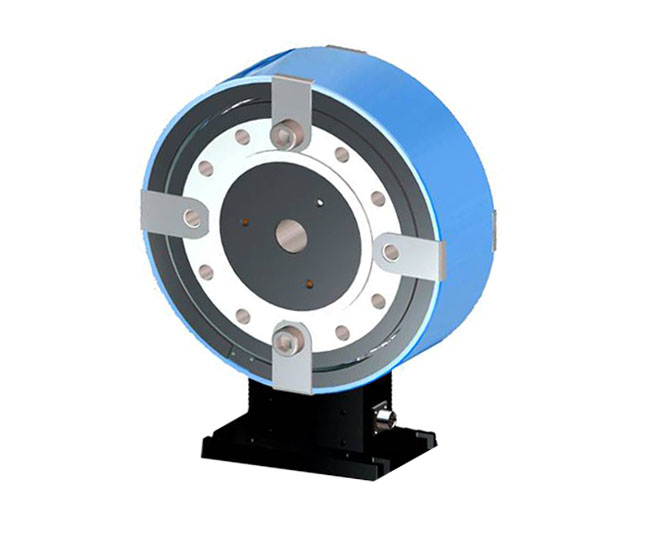

產品圖片：

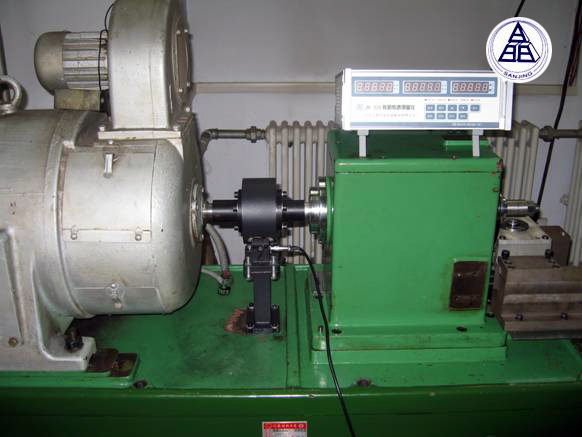

應用實例：
