該傳感器是為了滿足市場對體積小、高轉速的需求，而特殊研制、開發的新型傳感器。它具有現有傳感器的所有優點，更體現出它的小巧精致。
轉速測量分為：
1、高轉速測量時采用光電、碼盤原理設計。
2、測量轉速精度高，性能穩定可靠，使用壽命長。
產品特點：
1、測量非旋轉扭矩及過渡過程的動態旋轉扭矩。
2、測量正、反向扭矩時，不需調整零點。
3、信號檢測采用數字化處理技術，精度高、穩定性好、抗干擾強。
4、輸入電源極性、幅值保護，輸出轉矩、轉速信號保護。
5、扭矩信號的提取方式為應變電測技術。
6、扭矩測量精度與旋轉速度、方向無關。
7、可測量正、反向扭矩、轉速及功率。
8、輸入、輸出信號的傳輸為非接觸的耦合方式。
9、體積小、重量輕、安裝方便。
10、可靠性高、壽命長。
技術參數：
轉矩不準確度：0.1-0.2% F·S 重復性：≤0.1%F·S
過載能力：150%F·S 滯 后：≤0.1%F·S
絕緣電阻：≥200MΩ 線 性：≤0.1%F·S
工作溫度：-20～60℃ 相對濕度：≤90%RH
應變計動態應變波的響應時間：3.2×10-6 S
零轉矩頻率輸出：10KHz
正向轉矩滿量程頻率輸出：15KHz
反向轉矩滿量程頻率輸出：5 KHz
轉速輸出信號（光電碼盤式）：60-120個脈沖/轉 標準配置
60脈沖/轉（量程<1500Nm)
120脈沖/轉(量程≥1500Nm)
傳感器信號輸出：方波信號、幅值為5V、負載電流＜15mA
傳感器功耗：4W
安裝方法：
與A系列直連式轉矩轉速傳感器想同。
安裝聯軸器方法：
1、安裝人員測量聯軸器內徑，確定達到安裝要求。

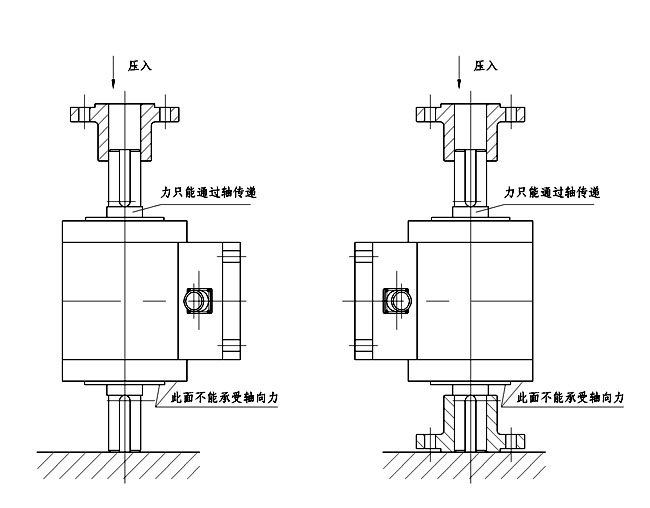

2、量程大于等于10Nm的傳感器安裝聯軸器法蘭時，應將傳感器軸垂直放置，將上端法蘭垂直壓入。如現場無壓力機可用銅棒將法蘭均勻輕輕打入，然后依比安裝另一端法蘭。
3、量程小于10Nm的傳感器安裝聯軸器時，傳感器軸水平放置，將聯軸器用手輕輕推入。
|

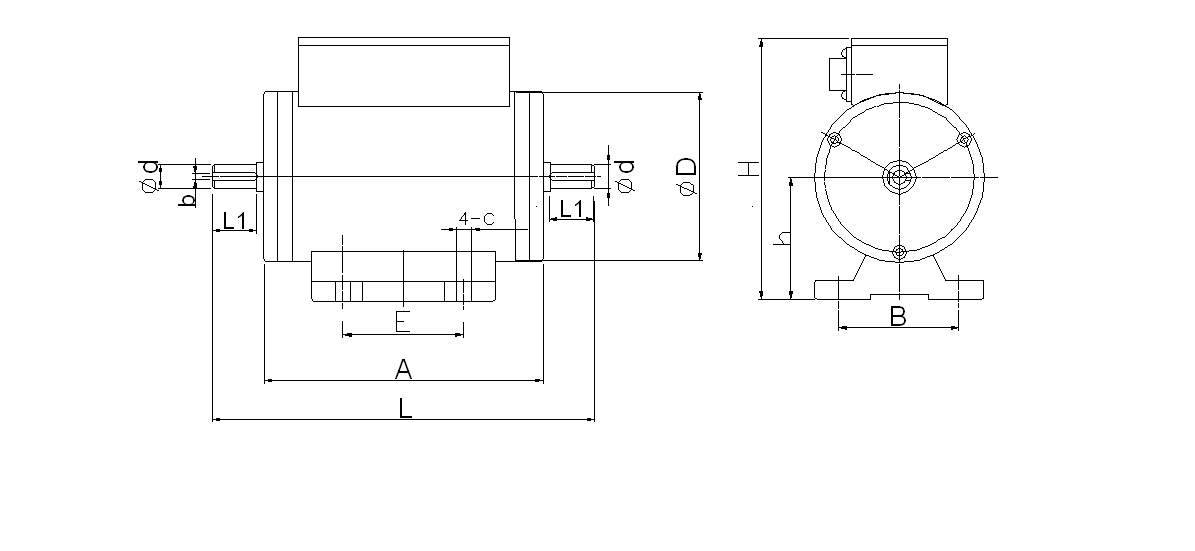

規 格
|
Φd(j6)
|
ΦD
|
A
|
L
|
L1
|
H
|
h
|
E
|
B
|
C
|
F
|
最高轉速(r/min)
|
C型鍵(bxL1xmx數量)
|
|
≤10
|
Φ10
|
Φ70
|
118
|
158
|
18
|
107
|
51
|
50
|
50
|
4.2
|
79
|
19000
|
3x18x3x1
|
|
≤100
|
Φ18
|
Φ 75
|
142
|
210
|
30
|
117
|
58
|
72
|
62
|
6.5
|
105
|
18000
|
6x30x6x1
|
|
200
|
Φ24
|
Φ 85
|
150
|
242
|
42
|
127
|
63
|
72
|
62
|
6.5
|
121
|
18000
|
8x42x7x1
|
注：300AG以上尺寸同A型傳感器，允許最高轉速見下表
|
規 格
|
300
|
500
|
1000
|
2000
|
3000
|
5000
|
10000
|
20000
|
50000
|
100000
|
|
最高轉速(r/min)
|
15000
|
12000
|
10000
|
8000
|
7000
|
6000
|
4000
|
35000
|
3000
|
3000
|
其中：10AG規格內包括： 2N·m，5N·m，10N·m。
100AG規格內包括：20N·m，30N·m，40N·m，50N·m，70N·m。

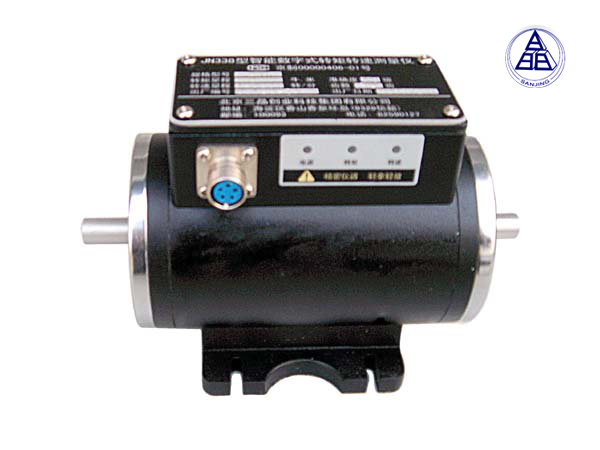

產品圖片：
