本傳感器是專門為測量非旋轉動力系統的靜態扭矩設計的。適用于轉向機、電動執行器、閥門、軸承、扭力扳手等行業領域。其特點為:結構簡單、將信號及信號變送器合二為一、體積小、測量精度高、信號輸出形式多樣化，能滿足不同行業的需求。

產品特點：

1.測量正、反向靜態扭矩，旋轉角度小于360度。
2.測量正、反向扭矩時，不需調整零點。
3.扭矩信號的提取方式為應變電測技術。
4.扭矩測量精度與方向無關。
5.體積小、重量輕、安裝方便。
6.信號檢測采用數字化處理技術，精度高、穩定性好、抗干擾性強。
7.可靠性高、壽命長。
8.信號輸出類型為頻率、電壓、電流。

技術參數：

扭矩不準確度：0.1-0.2% F·S    重復性：≤0.1%F·S
過載能力：150%F·S         滯  后：≤0.1%F·S
絕緣電阻：≥200MΩ         線  性：≤0.1%F·S
工作溫度：-20～60℃       相對濕度：≤90% RH
應變計動態應變波的響應時間：3.2×10-6S
傳感器功耗：4W

1、傳感器輸出頻率信號：
轉矩頻率輸出：5KHz -- 15KHz
零轉矩頻率輸出：10KHz
傳感器信號輸出：方波信號、幅值為5V、負載電流＜15mA

2、傳感器輸出電壓信號：
轉矩電壓輸出：±5V 、±10V 、0–5 V 、0–10V

3、傳感器輸出電流信號：
轉矩電流輸出：4–20 mA

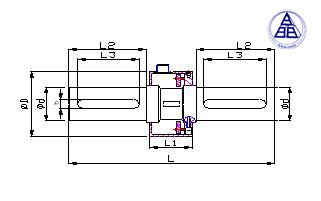

規格(N.m)	Φdh7	ΦD	ΦD1	ΦD2	L	L1	L2	a-Φd1	b*L3*c*數量
10、5、3、2、1、0.5、0.2	Φ10	Φ62	Φ76	Φ90	100	48	20	3-Φ5.5	3*16*3*1
20、30、40、50、100	Φ18	Φ64	Φ80	Φ100	119	55	30	3-Φ6.5	6*25*6*1
200、300	Φ28	Φ72	Φ90	Φ105	129	55	35	3-Φ8.5	8*30*7*2
500、700	Φ38	Φ82	Φ100	Φ120	139	55	40	4-Φ10.5	10*35*8*2
1000	Φ48	Φ92	Φ114	Φ135	173	55	57	6-Φ12.5	14*52*9*2
2000、3000	Φ60	Φ114	Φ140	Φ160	200	55	70	6-Φ12.5	18*65*11*2
5000、7000	Φ75	Φ130	Φ160	Φ190	263	55	102	6-Φ16.5	20*97*12*2
10000	Φ100	Φ166	Φ220	Φ260	321	55	130	8-Φ21	28*125*16*2
20000	Φ120	Φ190	Φ250	Φ300	360	55	150	6-Φ25	32*130*18*2
50000	Φ165	Φ240	Φ300	Φ350	470	55	200	8-Φ25	40*190*22*2
100000	Φ195	Φ270	Φ320	Φ380	550	55	240	12-Φ28	45*230*25*2
150000	Φ235	Φ305	Φ380	Φ450	630	55	300	12-Φ31	56*280*32*2
200000	Φ255	Φ350	Φ450	Φ470	630	55	300	16-Φ31	56*280*32*2
注：傳感器左右端法蘭盤可根據客戶要求制造。									單位：mm

安裝方法：

將傳感器一端用法蘭盤或連接套與被測設備相連，另一端固定或施力。

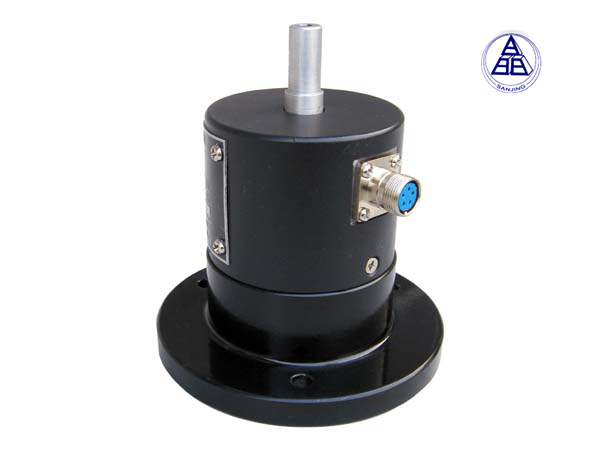

產品圖片：
