本產品是我公司JN338-F型非旋轉式扭矩傳感器的延伸產品，它也是根據電阻應變原理把扭轉力矩產生的應變轉換成與其成線性關系的電信號。該系列產品應用了我公司成熟的專業技術，品種齊全，體積小，量程范圍廣，精度高，性能穩定可靠。該系列產品可與我公司的專用儀表配套使用，直接顯示扭矩值。
產品特點:
1、測量正、反向靜扭矩，旋轉角度小于360度。
2、測量正、反向扭矩時，不需調整零點。
3、扭矩信號的提取方式為應變電測技術。
4、扭矩測量精度與方向無關。
5、體積小、重量輕、安裝方便。
6、信號檢測采用數字化處理技術，精度高、穩定性好、抗干擾性強。
7、可靠性高、壽命長。
8、信號輸出為毫伏。
技術指標:
靈敏度：1-2 mV/V
準確度：≤0.2%F·S
線性度：≤0.1%F·S
重復性：≤0.1%F·S
滯 后： ≤0.1%F·S
過載能力：120%F·S
共橋電壓：≤12 VDC
絕緣電阻：≥200MΩ
工作溫度：-20～60℃
熱零點偏移：≤0.05%F·S/10℃
熱靈敏度偏移：≤0.05%F·S/10℃
輸入電阻：350Ω±20Ω或710Ω±20Ω 輸出電阻：350Ω或700Ω

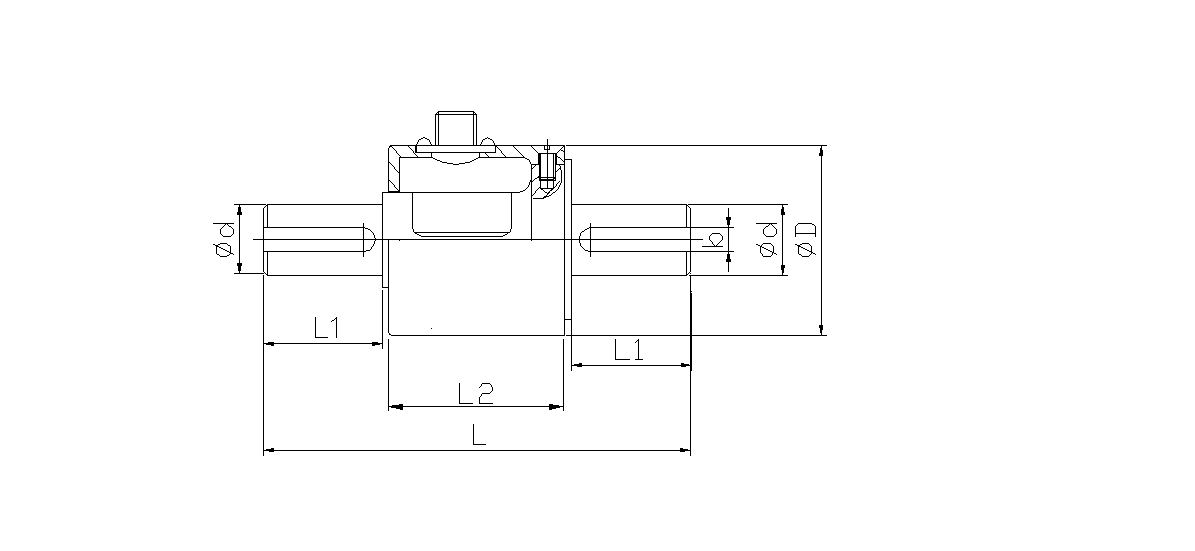

點擊放大
|
規格
|
d
|
D
|
L
|
L1
|
L2
|
a
|
b
|
鍵寬*高*長
|
|
1、2、3、5、10、
20、30、50、100mF
|
Φ18h7
|
Φ48
|
106
|
30
|
41
|
2
|
6-0.03
|
6*6*28 單鍵
|
|
200、300、500mF
|
Φ38h7
|
Φ56
|
120
|
37
|
41
|
2
|
10-0.036
|
10*8*35 雙鍵
|
|
700、1000mF
|
Φ48h7
|
Φ65
|
167
|
55
|
51
|
3
|
14-0.043
|
14*9*53 雙鍵
|
|
2000、3000、5000mF
|
Φ75h7
|
Φ98
|
237
|
90
|
51
|
3
|
20-0.052
|
20*12*88 雙鍵
|
|
7000、10000mF
|
Φ100h7
|
Φ118
|
287
|
115
|
51
|
3
|
28-0.052
|
28*16*113 雙鍵
|
注：傳感器左右端法蘭盤可根據客戶要求制造。 單位：mm

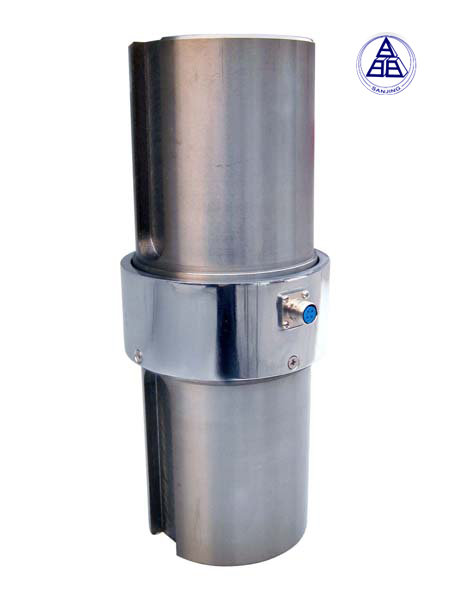

產品圖片：
安裝方法：
將傳感器一端用法蘭盤或連接套與被測設備相連，另一端固定或施力。
